Jak poprawnie wykonać zbrojenie nadproża?

Poprawne wykonanie zbrojenia nadproża polega na odpowiednim rozmieszczeniu i połączeniu prętów stalowych, aby zapewnić wytrzymałość otworu drzwiowego lub okiennego. Ważne jest zachowanie właściwych odległości od krawędzi oraz dokładne związanie prętów strzemionami. Prawidłowo zbrojone nadproże gwarantuje bezpieczeństwo i trwałość całej konstrukcji.

Czym jest zbrojenie nadproża i dlaczego jest ważne?

Zbrojenie nadproża to konstrukcyjny układ prętów stalowych umieszczanych w betonie nad otworami okiennymi i drzwiowymi, który przenosi obciążenia z górnych partii ściany oraz zabezpiecza przed pękaniem i ugięciem. Bez odpowiedniego zbrojenia, nadproże stanowi potencjalny punkt osłabienia całej ściany, co może prowadzić do poważnych rys, deformacji, a nawet katastrofy budowlanej. Zbrojenie nie tylko zwiększa nośność, lecz także pozwala na rozproszenie naprężeń na większą powierzchnię muru, zgodnie z wymaganiami norm budowlanych PN-EN 1992-1-1 (Eurokod 2).

W codziennej pracy zbrojenie nadproża ma zasadnicze znaczenie szczególnie w domach wielokondygnacyjnych lub tam, gdzie pojawiają się duże przeszklenia, a ciężar spoczywający na nadprożu jest znaczny. Pręty stalowe muszą być odpowiednio rozmieszczone i zakotwione, aby możliwe było równomierne przeniesienie obciążeń zarówno pionowych, jak i poziomych. Niedostatecznie wykonane zbrojenie drastycznie obniża trwałość i stateczność elementu; ekspertyzy budowlane wskazują, że aż 70% awarii nadproży wiąże się z błędami w zbrojeniu.

Prawidłowo zaprojektowane i wykonane zbrojenie chroni również przed negatywnym wpływem zmiennych warunków atmosferycznych, takich jak cykliczne zamarzanie i rozmarzanie, które może wywoływać mikrospękania w słabo zbrojonych strefach nadproża. Jakość i właściwe rozmieszczenie stali zbrojeniowej ma bezpośredni wpływ na bezpieczeństwo użytkowników budynku oraz ogranicza przyszłe koszty napraw.

Jakie materiały i narzędzia są potrzebne do zbrojenia nadproża?

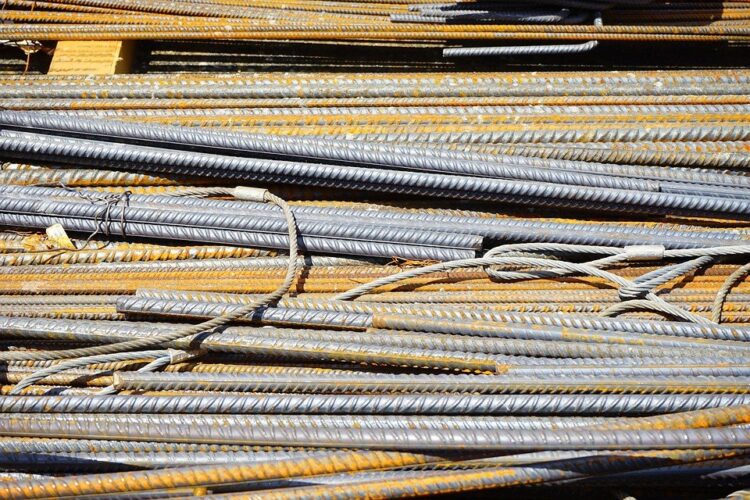

Do wykonania zbrojenia nadproża niezbędne są pręty stalowe klasy A-II lub A-III (np. B500B), najczęściej o średnicach od 10 do 16 mm dla prętów głównych oraz 6-8 mm dla strzemion. Prócz stali zbrojeniowej potrzebny jest drut wiązałkowy ocynkowany do łączenia elementów zbrojenia, co znacząco wpływa na stabilność konstrukcji. Użycie dystansów z tworzywa pozwala zachować odpowiednią otulinę betonową (minimum 2,5 cm), zabezpieczając pręty przed korozją.

Do precyzyjnego wykonania zbrojenia niezbędny jest zestaw narzędzi: dobre nożyce do cięcia prętów lub szlifierka kątowa z tarczą do metalu, szczypce do wiązania drutu oraz miarka stalowa lub taśmowa. Wskazane są także: poziomica laserowa dla ustawienia osi, kątownik murarski do sprawdzenia linii prostych, a do większych prac – giętarka ręczna do prętów. Gdy zbrojenie ma być powtarzalne, przydatna jest także łata murarska i szablon z desek do ustawiania prętów w równych odstępach.

W praktyce często używa się również małego młotka do korygowania ustawienia prętów oraz znaczników budowlanych do wyznaczania miejsc wiązań. Dla bezpieczeństwa wymagane są środki ochrony osobistej: rękawice antyprzecięciowe oraz okulary ochronne, ponieważ praca ze stalą zbrojeniową i narzędziami tnącymi niesie ryzyko urazów. Standardy techniczne (np. PN-EN 1992-1-1) nakazują precyzyjne dopasowanie materiałów do przeznaczenia konstrukcji – nie wolno stosować stali niewiadomego pochodzenia, uszkodzonej, ani skorodowanej.

Wszystkie powyższe materiały i narzędzia muszą być odpowiednio dobrane nie tylko do wymiarów nadproża, ale także do obciążenia, jakie będzie ono przenosić, co powinno wynikać z dokumentacji projektowej. Brak któregokolwiek z kluczowych elementów, np. właściwego typu drutu wiązałkowego czy dystansów, może prowadzić do poważnych błędów konstrukcyjnych.

Jak prawidłowo przygotować miejsce pod zbrojenie nadproża?

Przygotowanie miejsca pod zbrojenie nadproża wymaga usunięcia wszelkich zanieczyszczeń, luźnych fragmentów cegieł, pustaków lub starego betonu z powierzchni podparcia. Podłoże powinno być suche, równe i stabilne – tylko wówczas zbrojenie nadproża zostanie ułożone zgodnie z projektem i zachowa wymagane otulenie betonem. Należy dokładnie sprawdzić, czy ściany podporowe mają odpowiednią nośność oraz czy krawędzie nadproża są wyraźnie oznaczone, co zapobiegnie przesunięciom konstrukcji podczas układania zbrojenia.

Kluczowe jest również zaznaczenie linii poziomu oraz miejsc osadzenia prętów zbrojeniowych – zwykle wykorzystuje się do tego sznurek murarski i poziomicę laserową, co zapewnia precyzję. W przypadku ścian z betonu komórkowego lub pustaków keramzytowych dobrze sprawdza się gruntowanie powierzchni w celu związania pyłu oraz zwiększenia przyczepności betonu. Tam, gdzie projekt przewiduje podparcia tymczasowe, konieczne jest ich stabilne ustawienie, tak by nie przemieszczały się podczas betonowania, a cała konstrukcja zachowała pierwotny kształt.

Aby przygotować miejsce pod zbrojenie nadproża zgodnie ze sztuką budowlaną, należy pamiętać o kilku szczegółach:

• Wycięcie odpowiednich gniazd pod pręty kotwiące na bokach nadproża, jeśli przewiduje to projekt
• Zabezpieczenie skrajnych ścianek nadproża deskowaniem lub stosowanie prefabrykowanych szalunków
• Zapewnienie minimalnego otulenia prętów zbrojeniowych betonem, zazwyczaj nie mniejszego niż 20 mm (norma PN-EN 1992-1-1)

Dodatkowo kontroluje się rozstaw ław fundamentowych, jeżeli podparcie nadproża występuje bezpośrednio nad otworami konstrukcyjnymi. Wszelkie czynności przygotowawcze muszą być wykonane starannie, ponieważ od nich zależy trwałość i bezpieczeństwo całej konstrukcji nadproża. W praktyce, nawet niewielkie niedopatrzenia na tym etapie mogą prowadzić do powstawania rys, ugięć lub osiadania przęseł nadprożowych.

W jaki sposób wykonać zbrojenie nadproża krok po kroku?

Aby wykonać zbrojenie nadproża krok po kroku, należy rozpocząć od dokładnego odmierzania oraz przycięcia prętów zbrojeniowych na odpowiednią długość. Standardowo stosuje się pręty o średnicy od 8 do 12 mm oraz strzemiona o średnicy 6 mm, rozmieszczone co 15–20 cm. Następnie kształtuje się pręty konstrukcyjne, zapewniając odpowiednie zakłady – zalecane minimum to 30 średnic pręta, co dla stali fi10 oznacza 30 cm zakładu. Kluczowe jest też zachowanie tzw. otuliny betonu, czyli warstwy ochronnej między prętami a deskowaniem, która powinna wynosić minimum 2,5 cm.

Kolejnym etapem jest montaż całkowicie przygotowanego szkieletu zbrojenia w deskowaniu nadproża. Stosowanie dystansów plastikowych pozwala precyzyjnie utrzymać otulinę i znacząco zmniejsza ryzyko korozji prętów. Szkielet ustawia się zgodnie z projektem – dolne i górne pręty nośne muszą zachować równoległość i właściwy rozstaw, a strzemiona powinny obejmować całość układu ze wszystkich stron. Splecenie prętów drutem wiązałkowym o średnicy minimum 1 mm gwarantuje stabilność zbrojenia podczas betonowania.

Przed przystąpieniem do zalewania betonu niezbędne jest sprawdzenie wypoziomowania deskowania i unieruchomienia szkieletu, aby nie przemieścił się pod ciężarem mieszanki. Warstwa betonu powinna być układana równomiernie i zagęszczana mechanicznie przez wibrowanie – takie działanie minimalizuje ryzyko powstawania pustek powietrznych i zapewnia pełne otulenie wszystkich prętów. Pręty nośne należy maksymalnie zbliżyć do dolnej powierzchni nadproża, nie naruszając jednak wymaganej otuliny betonu, co pozytywnie wpływa na wytrzymałość strefy rozciąganej przy obciążeniu. Właściwe usytuowanie i przewiązanie wszystkich elementów szkieletu to czynniki decydujące o bezpieczeństwie i trwałości gotowego nadproża.

Jakie są najczęstsze błędy podczas wykonania zbrojenia nadproża?

Najczęstszym błędem podczas wykonywania zbrojenia nadproża jest niewłaściwe rozmieszczenie prętów zbrojeniowych, polegające na zbyt małej odległości od krawędzi nadproża lub wzajemnym styku prętów. Taki układ prowadzi do powstawania mostków cieplnych, a także ogranicza skuteczność osłony betonowej, co przyspiesza korozję stali i osłabia nośność konstrukcji. Ponadto, często pomijane jest zachowanie minimalnego otulenia zbrojenia, które według normy PN-EN 1992-1-1 powinno wynosić minimum 20-25 mm w przypadku elementów nienarażonych na działanie czynników środowiskowych.

Błędem jest również nieprawidłowe wykonanie zakładów prętów, czyli ich zbyt krótki lub niewłaściwy styk. Zgodnie ze sztuką budowlaną, długość zakładu dla klasy A (stal zbrojeniowa żebrowana) powinna wynosić co najmniej 40–50 średnic pręta. Niedotrzymanie tej wartości skutkuje obniżeniem integralności konstrukcji i ryzykiem powstawania rys lub awarii na połączeniach.

Często spotykane są też błędy wynikające z zastosowania niewłaściwego przekroju lub gatunku pręta. Wybór zbrojenia o niższej wytrzymałości niż projektowana – na przykład prętów o oznaczeniu A-0 zamiast B500A lub B500B, a także wykorzystanie prętów skorodowanych lub powyginanych – prowadzi do niezgodności z dokumentacją oraz zwiększa ryzyko utraty nośności. Stosowanie zbrojenia zamiennego bez konsultacji z projektantem jest poważnym błędem.

Nie można też pominąć problemu zbyt sztywnego mocowania zbrojenia, które uniemożliwia prawidłowe otulenie betonem, oraz wykonywania zbrojenia bez odpowiednich dystansowników. Takie postępowanie skutkuje przesunięciami prętów podczas betonowania, prowadzi do powstawania pustek i nierównomiernej pracy konstrukcji, co objawia się spękaniami nadproża podczas eksploatacji budynku.

Kiedy i jak sprawdzić poprawność wykonanego zbrojenia nadproża?

Poprawność wykonanego zbrojenia nadproża należy sprawdzić natychmiast po jego montażu, jeszcze przed zalaniem betonem. Kontrola na tym etapie pozwala wykryć błędy, które po związaniu mieszanki są praktycznie niemożliwe do usunięcia. Audyt wykonuje się również po związaniu betonu – weryfikuje się wtedy ewentualne odkształcenia, obecność pęknięć i jakość otuliny.

Podczas sprawdzania zwraca się szczególną uwagę na precyzyjne położenie prętów zbrojeniowych względem rysunku technicznego, zachowanie odpowiednich długości zakładów i odstępów oraz obecność wszystkich wymaganych strzemion. Szczegółowej kontroli podlega także grubość otuliny betonowej, która powinna wynosić minimum 2–3 cm, w zależności od klasy ekspozycji betonu. Nieprawidłowe pokrycie prętów może skutkować korozją w późniejszym czasie.

Aby w pełni ocenić poprawność wykonanego zbrojenia, wykonuje się następujące czynności kontrolne:

• Pomiary zasięgu wysunięcia prętów i długości zakładów według projektu
• Sprawdzenie ułożenia zbrojenia – odpowiedniej liczby prętów, ich średnicy i odległości między nimi
• Weryfikacja jakości połączeń i zamocowania prętów przy użyciu odpowiednich wiązań
• Kontrola czystości szalunku i zabezpieczenia przed przemieszczeniem zbrojenia podczas betonowania
• Pomiary grubości i ciągłości otuliny betonowej przy użyciu odpowiednich dystansów

Jeśli wykryte zostaną niezgodności z projektem, konieczna jest natychmiastowa korekta przed kolejnymi etapami prac. Dokumentacja fotograficzna z kontroli jest często wymagana przez inspektora nadzoru – umożliwia to szybką weryfikację wykonania dla celów odbiorowych.
